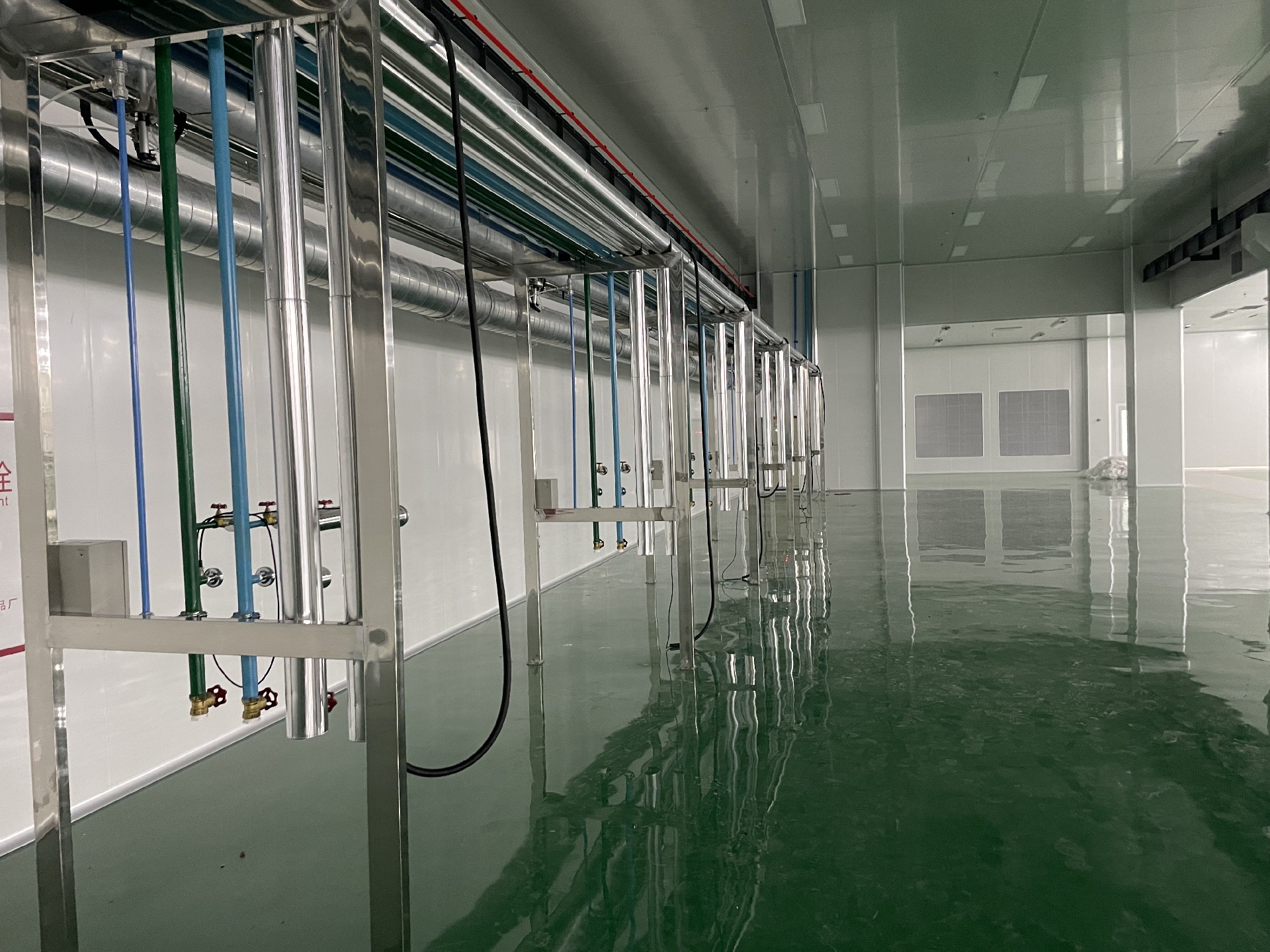

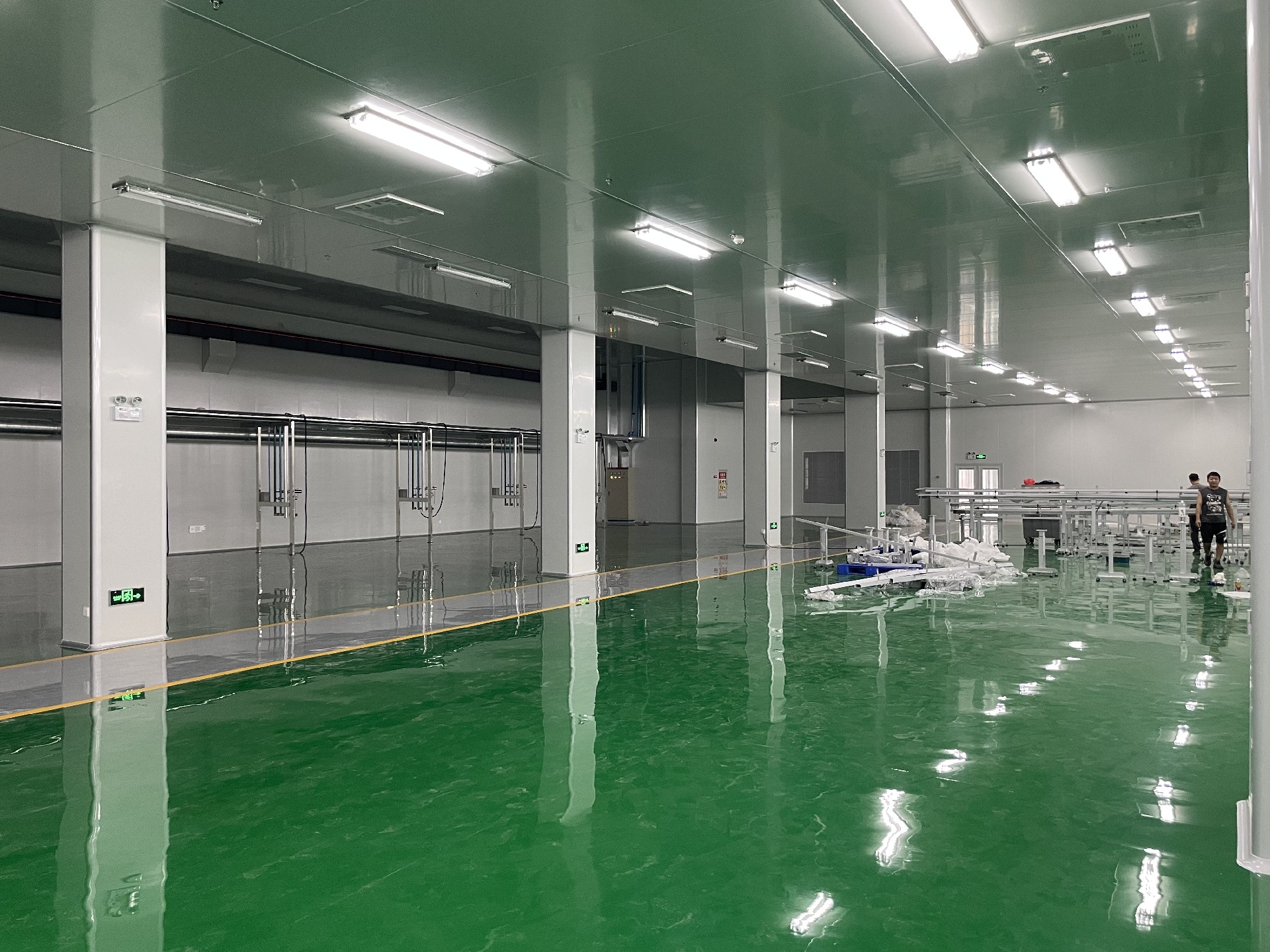

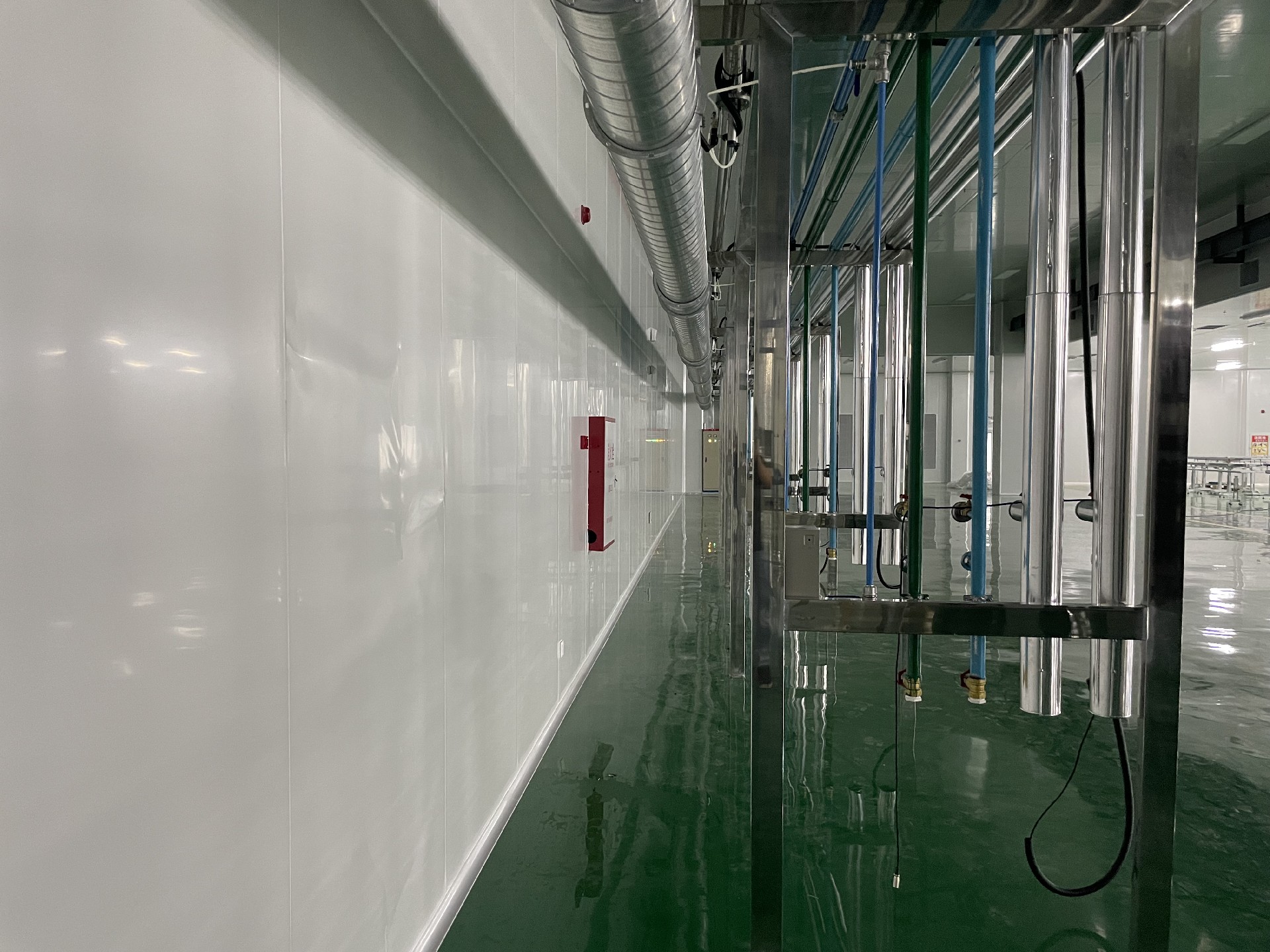

在無塵車間工程裝修設計中,氣流組織設計是至關重要的一環,它直接關系到車間內的潔凈度、溫濕度分布以及污染物的控制。以下是詳細介紹: #### 一、氣流組織的基本類型 - **單向流(層流)** - **垂直單向流**:潔凈空氣以垂直方向均勻地從上向下流動,像一個“空氣活塞”一樣,將污染物垂直向下壓出工作區域。這種氣流組織方式能夠提供最高的潔凈度,通常用于對潔凈度要求極高的區域,如芯片制造的光刻車間、生物制藥的無菌灌裝區等。例如,在ISO 5級(百級)的垂直單向流區域,空氣以0.3 - 0.5m/s的速度垂直向下流動,能有效帶走微小塵埃顆粒,保證產品質量。 - **水平單向流**:潔凈空氣在水平方向上平行流動,從送風口流向回風口。這種方式適用于一些狹長的潔凈區域,如實驗室的操作臺面區域。但相對垂直單向流,其潔凈效果稍遜一籌,因為空氣在水平流動過程中,可能會受到人員、設備等障礙物的干擾,導致潔凈度在一定程度上下降。不過,如果設計合理,同樣可以滿足較高潔凈等級的要求,如ISO 6 - ISO 7級(千級 - 萬級)的潔凈區域。 - **非單向流(亂流)** - **混合流**:這是最常見的非單向流形式,是將不同方向的氣流混合在一起。它通過送風口將潔凈空氣送入車間,在車間內形成復雜的氣流循環模式。這種氣流組織方式的潔凈效果相對單向流較差,但建設成本較低,適用于對潔凈度要求不是特別高的無塵車間,如一般的電子裝配車間、食品包裝車間等,通常能滿足ISO 7 - ISO 8級(萬級 - 十萬級)的潔凈度要求。 #### 二、送風口和回風口的設計 - **送風口設計** - **選型依據**:根據氣流組織類型和潔凈等級選擇合適的送風口。對于單向流,常采用高效過濾器送風口,確保送出的空氣潔凈度高且氣流均勻。在非單向流中,可使用散流器、格柵風口等多種形式的送風口。例如,在一個ISO 7級的電子裝配車間采用混合流設計時,選用方形散流器作為送風口,能使潔凈空氣較為均勻地分布在車間內。 - **位置和數量**:送風口的位置和數量要根據車間的布局、設備分布以及潔凈度要求來確定。在單向流區域,送風口通常均勻分布在天花板上,以保證垂直或水平方向的氣流均勻性。對于非單向流,送風口要考慮覆蓋整個工作區域,避免出現氣流死角。例如,在一個大型的食品加工無塵車間,根據不同加工區域的大小和形狀,合理布置送風口,使潔凈空氣能夠有效地輸送到各個角落。 - **風速控制**:送風口的風速對于氣流組織和潔凈度有著重要影響。在單向流中,如垂直單向流的風速一般控制在0.3 - 0.5m/s,水平單向流風速在0.4 - 0.6m/s。在非單向流中,送風口風速相對較低,通常在2 - 5m/s左右,以避免產生過大的擾動氣流。 - **回風口設計** - **位置選擇**:回風口的位置要根據送風口的位置和氣流方向來確定,一般位于車間的下部或側面,與送風口形成良好的氣流循環。在單向流中,回風口通常布置在地面或靠近地面的墻壁上,以配合單向流的氣流方向,使污染物能夠順利地被帶走。在非單向流中,回風口位置要考慮能夠有效地收集污染空氣,避免出現空氣短路現象。 - **面積和數量**:回風口的面積和數量要根據車間的送風量、氣流組織方式以及污染物產生量等因素來確定。一般來說,回風口的總面積要不小于送風口的總面積,以保證空氣能夠順利地循環。在一些大型車間或污染物產生量較大的區域,可能需要增加回風口的數量或面積。 #### 三、空氣循環次數和換氣次數 - **空氣循環次數設計** - **依據潔凈等級和車間特性**:潔凈等級越高,空氣循環次數要求越高。例如,ISO 5級潔凈車間的空氣循環次數可能達到每小時20 - 30次,這是因為高潔凈等級區域需要快速有效地去除微小顆粒和微生物,保證空氣質量。同時,車間內設備的發熱情況、人員密度等因素也會影響空氣循環次數。如果車間內設備發熱量大或人員密集,需要適當增加空氣循環次數,以維持溫濕度的穩定和空氣質量。 - **考慮節能因素**:在滿足潔凈度要求的前提下,要盡量優化空氣循環次數,以降低能耗。通過精確的氣流模擬和計算,可以確定一個合理的空氣循環次數。例如,在一些對潔凈度要求不是特別高的過渡區域,可以適當降低空氣循環次數,采用局部凈化措施來滿足局部的潔凈需求。 - **換氣次數計算與應用**:換氣次數是指每小時更換室內空氣的次數。它與空氣循環次數密切相關,但又有所不同。換氣次數的計算要考慮車間的體積、送風量等因素。在設計氣流組織時,根據換氣次數可以初步估算送風量的大小。例如,一個車間體積為1000立方米,要求換氣次數為15次/小時,那么所需的送風量至少為1000×15 = 15000立方米/小時。 #### 四、氣流組織與溫濕度控制的關系 - **均勻性保障**:合理的氣流組織可以使車間內的溫濕度分布更加均勻。在單向流中,由于氣流均勻穩定,溫濕度在垂直或水平方向上的差異較小。例如,在垂直單向流的恒溫恒濕車間,潔凈空氣的均勻流動能夠將空調系統調節后的溫濕度均勻地帶到工作區域,避免出現局部溫濕度過高或過低的情況。 - **避免結露現象**:通過控制氣流速度和方向,可以防止車間內出現結露現象。當熱的潮濕空氣遇到溫度較低的物體表面時,如果氣流組織不當,就容易產生結露。在設計時,要考慮使氣流能夠及時帶走物體表面的濕氣,或者使物體表面的溫度與周圍空氣的露點溫度相適應。例如,在空調出風口附近的管道表面,如果氣流組織不合理,就可能出現結露,進而滋生微生物,影響車間潔凈度。 #### 五、氣流組織的模擬與優化 - **計算機模擬技術應用**:利用計算流體動力學(CFD)軟件可以對無塵車間的氣流組織進行模擬。通過輸入車間的幾何模型、送風口和回風口的位置、風速等參數,可以模擬出車間內的氣流速度場、溫度場和濃度場等。例如,工程師可以通過CFD模擬來觀察不同氣流組織方案下車間內的潔凈度分布情況,提前發現可能存在的氣流死角或污染物聚集區域。 - **優化措施**:根據模擬結果,對氣流組織進行優化。優化措施包括調整送風口和回風口的位置、改變風速、增加或減少空氣循環次數等。例如,如果模擬發現某個區域存在氣流短路現象,導致該區域的潔凈度無法達到要求,就可以通過調整回風口的位置或增加導流裝置來改善氣流組織,提高該區域的潔凈度。
